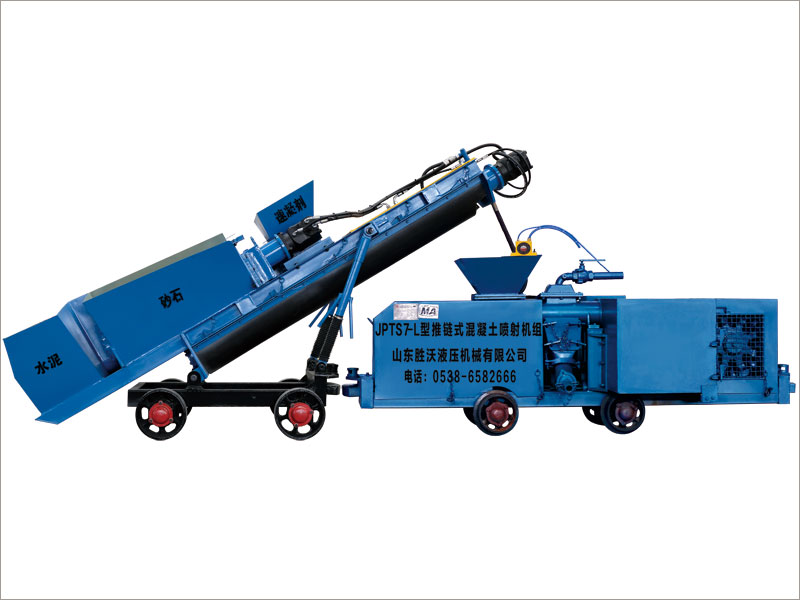

JPTS7-L 型推鏈式混凝土噴射機組（液壓傳動）與傳統機械傳動產品改進對比說明

JPTS7-L 型推鏈式混凝土噴射機組（液壓傳動）與傳統機械傳動產品改進對比說明：

JPTS7-L推鏈式混凝土噴射機組結合原PTS6型、PTS7型、PTS8型推鏈式混凝土噴射機近幾年使用過程的缺點進行了多項改進、更新。具體對比說明如下：

（1）采用液壓馬達代替機械減速機傳動（主螺旋馬達500,砂石、水泥螺旋馬達500），上料高度更低，更便于人性化控制；由于采用馬達作為上料機動力，避免了上料機因異常傳動情況造成的燒電機現象和上料機減速機的憋機、易損壞現象。

（2）上料機與噴射機共用一個YBK3-160M-4、11kw電機代替原5.5kw+7.5kw電機，結構更緊湊，維護、移機更方便。

（3）緊鏈器總成采用新型結構，更加可靠，維修時更方便。

（4）、余氣罩采用大容積結構，避免因余料阻塞引起密封圈早期磨損；發射缸出料位置采用新型結構，大大降低了余料塵埃的擴散，有效控制粉塵產生。噴射機出料腔處密封件比以往牢靠，起到了有效密封作用，噴漿過程中粉塵濃度比轉子噴漿機明顯降低，改善了現場作業環境，使用推鏈式噴射機噴漿時空氣中沒有粉塵飛揚現象。

（5）、取消電機“直連減速機主鏈輪”的剛性聯接結構，改為液壓驅動主鏈輪結構，本液壓驅動結構已申請國家專利（實用專利號：ZL 2019 2 0801071.X）。當有較大顆粒的砂石卡出鏈輪時，此時鏈輪不轉，憋住馬達不轉，導致系統壓力瞬間升高，當壓力達到溢流設定數值時，溢流閥打開，系統泄壓，噴射機停止工作。避免了設備中的馬達、主鏈輪、密封圈、鏈條、鏈盤等零件受到損壞，有效地避免老式機械式機器以前鏈輪卡住，減速機強行運行，導致鏈輪拉斷、拉長、以及電機發熱，“燒電機”等故障的發生，極大地降低了產品的故障率，從而大大減輕了操作人員的工作強度，提高操作人員的工作效率。
