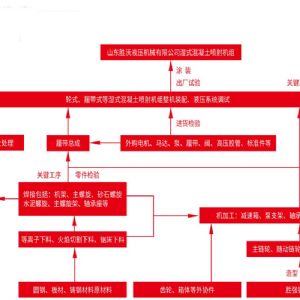

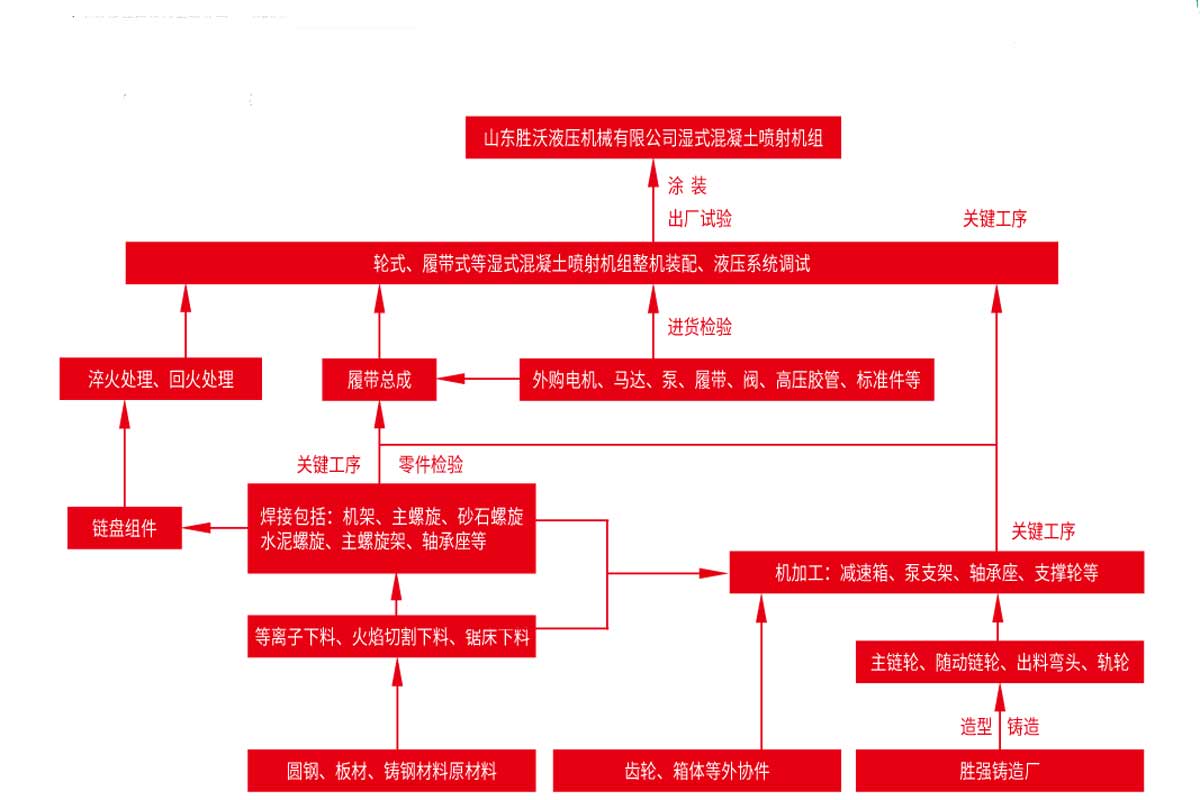

加工工藝流程

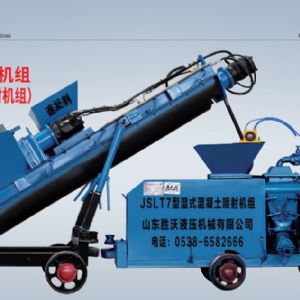

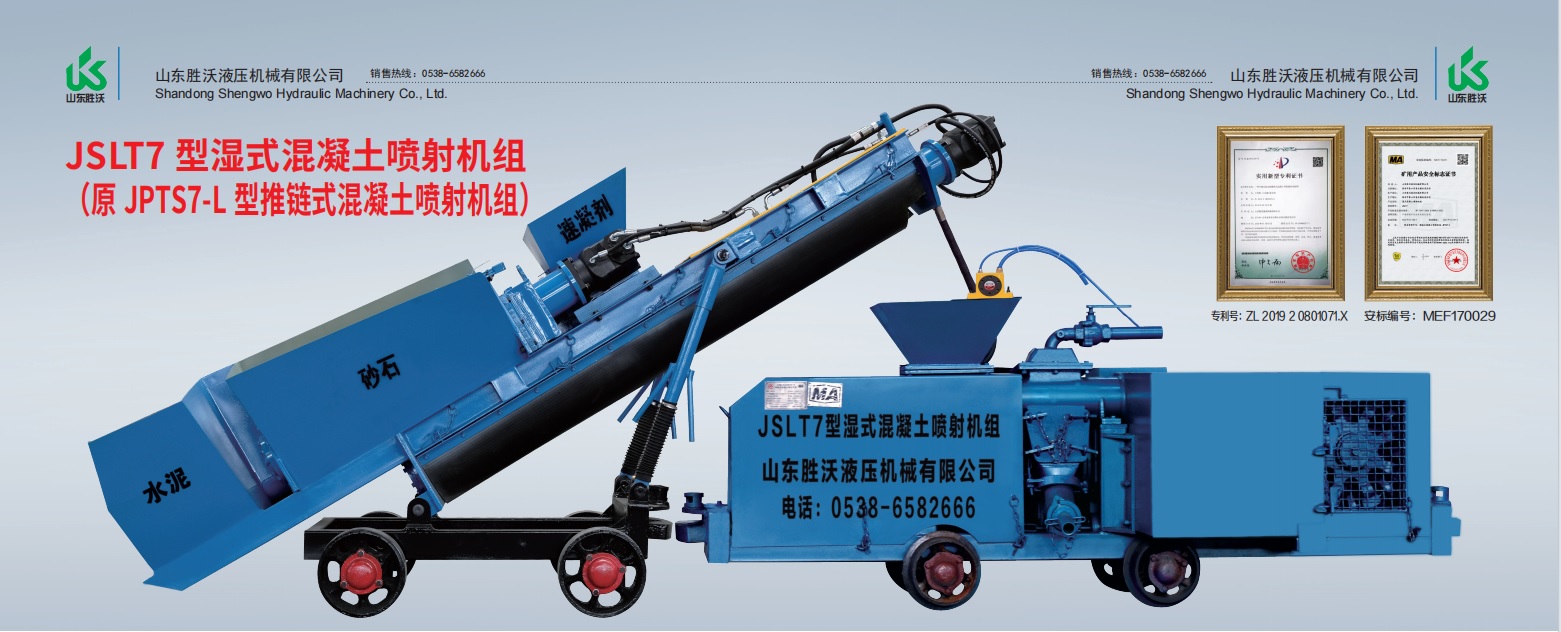

JSLT7型濕式混凝土噴射機組主要由螺旋式上料機和PTS7型推鏈式混凝土噴射機組成;其中,螺旋式上料機為配料上料設備,集配料、加水攪拌、輸送等功能于一體。施工流程:首先由SDL250-2.1型煤礦用螺旋式上料機將砂石、水泥、速凝劑按設定比例混合攪拌好,送入PTS7型推鏈式混凝土噴射機料斗,通過料斗注入發射缸體內,由鏈輪帶動密封圈把物料推至混合室,由通入的壓縮空氣,把物料吹送入彎頭,實現三相流噴射。該噴射機組與傳統噴漿設備相比,該設備具有技術先進、結構合理、粉塵濃度低、噴射距離遠、回彈率低、勞動強度低、效率高、操作維護方便、使用壽命長等特點:
◎ 機械化程度高,勞動強度大大降低
◎ 粉塵濃度低,作業環境明顯改善
◎ 設備采用液壓馬達代替機械減速機傳動、結構合理、上料機與噴射機共用一個電動機,移機方便,故障率低,維修方便、費用少
◎ 噴漿速度快,工作效率高
◎ 應用范圍廣,噴射輸送距離遠
◎ 采用攪拌機自動配比上料,拌料均勻,大大降低了回彈率、噴漿料損耗,經濟效益顯著。
JSLT7型濕式混凝土噴射機組主要技術參數
生產能力 | 7m3/h |
噴射輸送距離(水平/垂直) | ≥350m/30m |
適用材料配比 | 水泥:砂:石子=1:2:2 |
適用材料水灰比 | ≥0.45 |
骨料粒徑 | ≤15mm |
輸料管內徑 | 51mm |
工作壓力 | >0.5Mpa |
耗氣量 | ≥10m3/min |
上料高度 | 1.2M |
鏈輪轉數 | 12r.p.m |
電機型號 | YBK3-160M-4 |
電機功率 | 11KW |
電壓等級 | 380v/660v(660v/1140v) |
軸向柱塞泵型號 | 25MCY14-1BF(反轉) |
主螺旋馬達 | 8k-500 |
砂石、水泥螺旋馬達 | 8k-500 |
機器軌距 | 600mm(900mm) |
外形尺寸(長×寬×高) | 噴漿機:(2400x850x1250)mm±20 上料裝置:(2200x850x1700)mm±20 |
整機重量 | 2300kg |
